STOLL CMS - компоненты вязальной машины
16.06.2014
Серия статей STOLL:
- Что такое вязальная машина STOLL CMS
- STOLL CMS - компоненты вязальной машины
- Датчики и обслуживание вязальной машины STOLL CMS
- Как STOLL и человек находят общий язык
- Программа вязания STOLL M1 plus и обучение специалиста
Вязальную машину можно оснастить множеством гаджетов, но есть основные понятия и компоненты, без которых Stoll не была бы вязальной машиной. Часть этих компонентов присутствуют почти у всех вязальных машинах, поэтому полученные знания не являются уникальными только для Stoll.
Игольница
Лист немецкой стали (до 3х метров), в котором с ювелирной точностью вырезаны пазы для игл, селекторов и толкателей. Модели с названием «компакт» - имеют игольницу шириной в 1.5 метра.

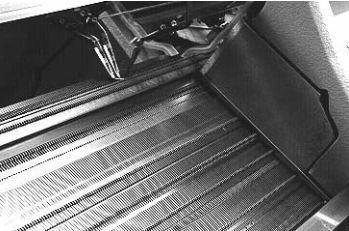

игольница германского качества
Иглы
Иглы принимают непосредственное участие в вязании полотна. Головка иглы бывает разного класса (размера).
Класс – E 3, 5, 7, 10, 12, 14, 16, 18, чем он выше, тем меньше головки игл и расстояние между ними. Например: машины 3 класса могут вязать хоть шнурками. Сломать такую иглу очень сложно. Машина 16 класса вяжут футболки, чулки - иглы очень деликатные.
Нитевод
Основанная цель нитеводителя - водить нить пряжи за кареткой, для дальнейшего захвата иглами.

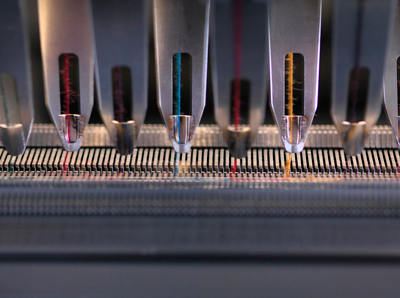

каждый нитевод вяжет разный цвет полотна
Каретка
Набор механизмов и датчиков, которые двигаются вдоль игольницы вперед и назад, при помощи ременных механизмов. Основное предназначение – оперирование, и выборка игл. Подбор плотностей. В современных моделях в нее встроены щетки, система для автоматической смазки частей трения, пылесос для сбора пыли. Когда каретка двигается слева направо или наоборот – она выставляет клинья в определенное положение. За один проход, тянет за собой нитевод, выбрасывает иглы для захвата нити, провязывает ряды полотна на заданной плотности, согласно указаниям программиста.

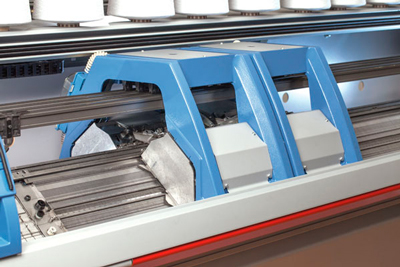

две каретки с 3 системами трансформировались в одну с 6 системами
Количество систем
Определяет, сколько технических операций может сделать каретка за одни проход. Например, каретка с 4 системами клиньев может за один проход перенести все полотно с передней на заднюю игольницу, и провязать 3 ряда, захватив 3 нитевода с разным цветом пряжи. С первого взгляда может показаться, что чем больше систем – тем быстрее вязальная машина свяжет делать. Это правда, но не для всех типов вязки. Чем больше рядов вяжется за один проход – тем хуже качество полотна. Увеличивается нагрузка на иглы.
система клиньев под кареткой
Очень часто программист в вязальной машине с 4 системами задействует только 2-3. Также клинья отвечают за плотность вязания, которую задает специалист, в программе STOLL M1 Plus. Есть возможность корректировать плотность прямо на машине. Самыми сбалансированными и универсальными считаются машины с 3 системами.
Система компенсаторов
Обеспечивает стабильное натяжение нити, при помощи пружинных механизмов. Компенсаторы оснащены рядом полезных датчиков, на случай обрыва нити и обнаружения узлов.
система боковых компенсаторов
Фурнисер
Два вала, которые двигаются синхронно в одну сторону. Устанавливаются дополнительно к системе компенсаторов. Обеспечивают равномерное натяжение нитей. Уменьшают силу натяжения. Часто используются в паре с нежной пряжей (ангора), нить которой разрываться при резком подергивании.
фурнисер в системе компенсаторов
Оттяжка
Система валов, с зубчатой резиновой поверхностью. Для качественного вязания полотно с иголок должно оттягиваться с каждым связанным рядом. После того, как каретка свяжет ряд - валы оттяжки немного прокрутятся, тем самым оттянув полотно. Как сильно должен прокручиваться вал - должен указать программист, во время написания программы вязания в STOLL M1 Plus.

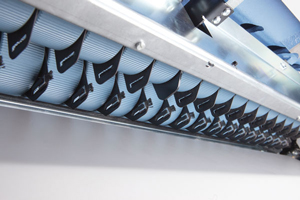

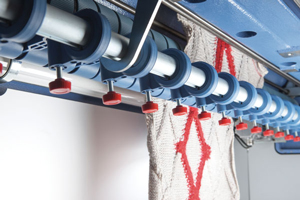

Слева - оттяжка без полотна. Справа - с полотном
Каждый из вышеперечисленных компонентов оснащен рядом датчиков, которые помогают максимально быстро предотвратить брак, не усугубить поломку. Читайте далее - какими сенсорами оснащена вязальная машина, как датчики взаимовыручают друг друга. Как обслуживать Stoll CMS. Оставляйте вопросы в комментариях, и на случай, если статья оказалась Вам полезной - нажмите кнопки "нравится" ниже.
